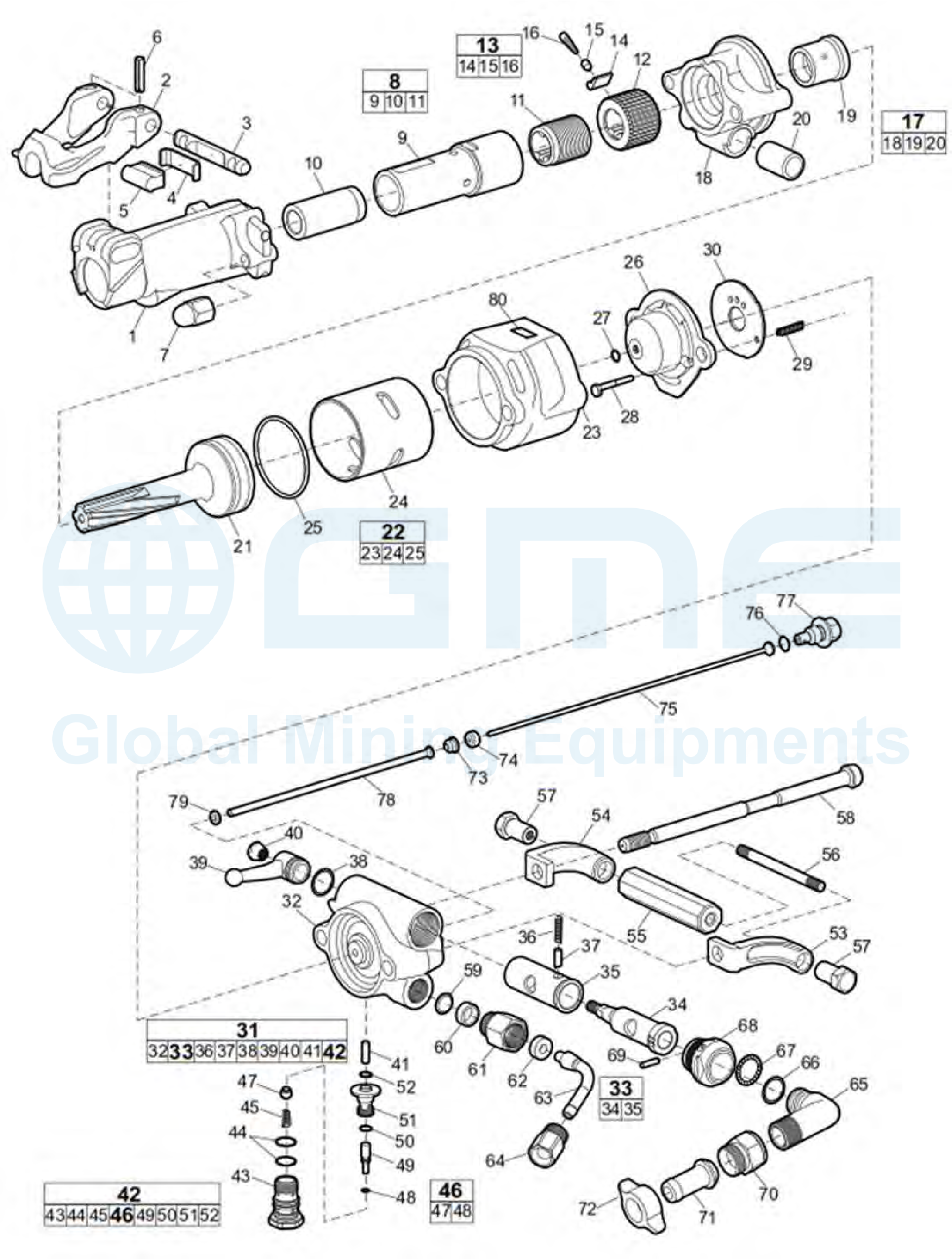

View Exploded

SN	Número de pieza	Número de Pieza OEM	Descripción Español	Cantidad
1	G3121 0583 00	3121 0583 00	Frente	1
2	G3121 0851 00	3121 0851 00	Retenedor de acero de perforación	1
3	G3115 2925 00	3115 2925 00	Pasador de retención	1
4	G3121 0029 00	3121 0029 00	Placa amortiguadora	1
5	G3121 0030 00	3121 0030 00	Buffer	1
6	G0108 3392 00	0108 3392 00	El pasador de resorte	2
7	G3121 0872 00	3121 0872 00	Tuerca de perno lateral	2
8 (9-10)	G3121 0882 80	3121 0882 80	Portabrocas de rotación, completo	1
9	G3121 0882 00	3121 0882 00	Mandril de rotación	1
10	G3121 0846 00	3121 0846 00	Buje de mandril de Rotación	1
11	G3115 1313 00	3115 1313 00	Tuerca de mandril	1
12(12.1,12.2)	G3115 1837 80	3115 1837 80	Rueda de trinquete, completa	1
12.1	G3115 1837 00	3115 1837 00	Rueda de Trinquete	1
12.2	G3115 1838 00	3115 1838 00	Tuerca de fusil	1
13 (14-16)	G3115 9201 90	3115 9201 90	Trébol, Completa	1
14	G3101 3159 00	3101 3159 00	Trinquete	4
15	G3121 0021 00	3121 0021 00	Pasador de Trinquete	4
16	G3121 0020 00	3121 0020 00	Muelle de Trinquete	4
17 (18-20)	G3121 0580 80	3121 0580 80	Parte intermedia, completa	1
18	G3121 0580 00	3121 0580 00	Parte intermedia	1
19	G3121 0581 00	3121 0581 00	Cojinete	1
20	G3121 0582 00	3121 0582 00	Cojinete	1
21	G3115 1694 00	3115 1694 00	Pistón	1
22 (23-25)	G3121 0577 80	3121 0577 80	Cilindro, Completo	1
23	G3121 0577 00	3121 0577 00	Cilindro	1
24	G3121 0620 00	3121 0620 00	Camisa de Cilindro	1
25	G0663 6142 00	0663 6142 00	Junta Tórica	1
26	G3121 0576 01	3121 0576 01	Cubrir	1
27	G0663 2114 00	0663 2114 00	Junta tórica	1
28	G3121 0900 00	3121 0900 00	Pasador guía	1
29	G3121 0901 00	3121 0901 00	Resorte de presion	1
30	G3121 0689 00	3121 0689 00	Válvula principal	1
31 (32-53)	G3121 0571 81	3121 0571 81	Cabeza trasera, completa	1
32	G3121 0571 00	3121 0571 00	Cabeza trasera	1
33 (34-35)	G3121 0572 80	3121 0572 80	Válvula de mariposa, completa	1
34	G3121 0572 00	3121 0572 00	La válvula del acelerador	1
35	G3121 0573 00	3121 0573 00	Revestimiento de válvula	1
36	G3131 0107 00	3131 0107 00	Muelle Helicoidal	1
37	G3121 0127 00	3121 0127 00	Pasador de Trinquete	1
38	G0663 2128 00	0663 2128 00	Junta Tórica	1
39	G3141 0001 00	3141 0001 00	Palanca	1
40	G3006 8734 00	3006 8734 00	Tuerca Cónica	1
41	G3121 0574 00	3121 0574 00	Pasador de válvula	1
42(43-52)	G3121 0551 80	3121 0551 80	Carcasa de válvula, completa	1
43	G3121 0551 00	3121 0551 00	Carcasa de Válvula	1
44	G0663 2126 00	0663 2126 00	Junta Tórica	2
45	G3100 9240 21	3100 9240 21	Resorte Cónico	1
46(47-48)	G3115 0982 80	3115 0982 80	Cuerpo de Válvula, Completo	1
47	G3115 0982 00	3115 0982 00	Cuerpo de la Válvula	1
48	G0663 2112 00	0663 2112 00	Junta Tórica	1
49	G3121 0553 00	3121 0553 00	Pasador de Válvula	1
50	G0663 2120 00	0663 2120 00	Junta Tórica	1
51	G3121 0552 00	3121 0552 00	Asiento de Válvula	1
52	G0663 2120 00	0663 2120 00	Junta tórica	1
53	G3121 0884 00	3121 0884 00	Soporte de manija (izquierda)	1
54	G3121 0885 00	3121 0885 00	Soporte de Manija (derecha)	1
55	G3121 0887 00	3121 0887 00	Empuñadura	1
56	G0246 1302 00	0246 1302 00	Semental	1
57	G3121 0883 00	3121 0883 00	Tuerca	2
58	G3121 0679 00	3121 0679 00	Perno Lateral	2
59	G3121 0501 00	3121 0501 00	Colador	1
60	G3121 0545 00	3121 0545 00	Embalaje	1
61	G3121 0010 00	3121 0010 00	Adaptador	1
62	G3100 9653 00	3100 9653 00	Embalaje de Goma	1
63	G3100 9654 00	3100 9654 00	Niple de manguera 12,5 mm (½”)	1
64	G3100 9652 00	3100 9652 00	Adaptador	1
65	G3121 0521 00	3121 0521 00	Boquilla de Entrada	1
66	G0663 2128 00	0663 2128 00	Junta tórica	1
67	G0517 1108 00	0517 1108 00	Pelota	20
68	G3121 0550 00	3121 0550 00	Adaptador	1
69	G3121 0595 00	3121 0595 00	Alfiler	1
70	G3000 5825 03	3000 5825 03	Adaptador	1
71	G9000 0326 00	9000 0326 00	Boquilla de Manguera de 25 mm (1″)	1
72	G9000 0339 00	9000 0339 00	Tuerca de Mariposa	1
73	G3121 0776 00	3121 0776 00	Anillo Guía	1
74	G3100 9646 00	3100 9646 00	Lavadora	1
75	G3121 0433 00	3121 0433 00	Tubo de Descarga de Agua	1
76	G0663 2125 00	0663 2125 00	Junta Tórica	1
77	G3121 0575 00	3121 0575 00	Adaptador	1
78	G3121 0106 00	3121 0106 00	Tubo de lavado de Aire	1
79	G3000 0121 00	3000 0121 00	Embalaje	1
80	–		Placa de datos	1

SN	Número de pieza	Número de Pieza OEM	Descripción Español	Cantidad
1(2-6)	G3122 0391 80	3122 0391 80	Kit de Fijación de la Máquina	1
2	G3122 0391 00	3122 0391 00	Accesorio de Máquina	1
3	G3122 0392 00	3122 0392 00	Tornillo	1
4	G3111 0136 00	3111 0136 00	Primavera	1
5	G0301 2378 00	0301 2378 00	Lavadora	1
6	G0291 1128 25	0291 1128 25	Tuerca de Bloqueo	1
