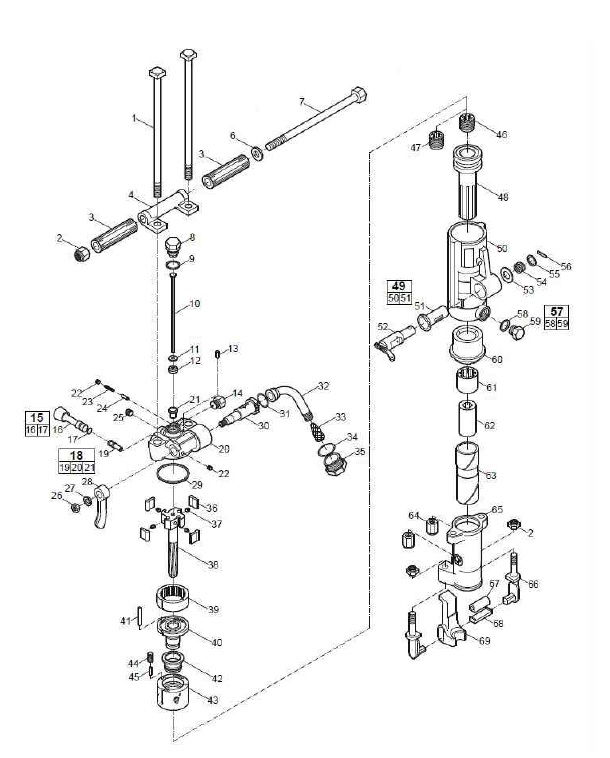

View Exploded

SN	Número de pieza	Número de Pieza OEM	Descripción Español	Cantidad
1	GR086623	R086623	Tornillo	2
2	GR005742	R005742	Tuerca - Tope elástico	3
3	GR075419	R075419	Agarre - Mango con revestimiento	2
4	GR086608	R086608	Soporte - Mango	1
6	GR000142	R000142	Arandela - Llave del perno de la manija	1
7	GR076173	R076173	Perno Espiral Maneral	1
8	GR076793	R076793	Tapón - Tubo de aire	1
9	GR000537	R000537	Junta - Tapón de tubo	2
10	GR077184	R077184	Tubo Del Aire	1
11	GR075449	GR075449	Rondana - Tubo de aire	1
12	GR075099	R075099	Goma - Tubo de aire	1
13	GR075802	R075802	Pasador - Émbolo de válvula	1
14	GR076372	R076372	Tapón - Válvula de agua	1
15 (16-17)	GR079130	R079130	Tapón del puerto de la válvula de agua, completo	1
16	-	-	Tapón del puerto de la válvula de agua	1
17	GC079489	C079489	Anillo	1
18 (19-21)	GR087948	R087948	Cabeza trasera, completa	1
19	GR098054	R098054	Buje - Válvula de agua	1
20	-	-	Cabeza Trasera	1
21	GR137738	R137738	Buje - Tubo de soplado	1
22	GC068064	C068064	Tapón - Tubería	2
23	GR085671	R085671	Resorte - Émbolo de válvula	1
24	GR086627	R086627	Émbolo - Válvula de mariposa	1
25	GC068799	C068799	Tapón - Tubería	1
26	GP002149	P002149	Nut - Hexagon	1
27	GC036717	C036717	Arandela de seguridad - Manija de válvula	1
28	GR079124	R079124	Mango - Válvula de mariposa	1
29	GH0979432	H0979432	Empaquetadura	1
30	GR086628	R086628	Válvula Automática - Acelerador	1
31	GP103521	P103521	Anillo	1
32	GR075265	R075265	Giratorio - Entrada de aire	1
33	GR005584	R005584	Pantalla - Entrada de aire	1
34	GR110317	R110317	Anillo	1
35	GR000530	R000530	Tuerca - Giratorio de entrada de aire	1
36	GR075267	R075267	Aleta	4
37	GR086654	R086654	Resorte Aleta	4
38	GR086622	R086622	Barra De Rotación	1
39	GR076194	R076194	Candado	1
40	GR098085	R098085	Buje - Guía de Válvula	1
41	GR075772	R075772	Pasador - Pasador de caja de válvula	1
42	GR076263	R076263	Válvula Automática	1
43	GR076264	R076264	Caso - Válvula Automática	1
44	GR098084	R098084	Tapón - Regulación de aceite	1
45	GR085625	R085625	Vástago - Regulador de aceite	1
46	GR075839	R075839	Tuerca - Barra De Rotación	1
47	GR075826	R075826	Tuerca - Barra De Rotación	1
48	GR000088	R000088	Pistón	1
49 (50 -51)	GR087990	R087990	Cilindro, completo	1
50	-	-	Cilindro	1
51	GR086611	R086611	Buje - válvula de soplador	1
52	GR086612	R086612	Válvula - Soplador	1
53	GR075777	R075777	Arandela - Válvula de soplador	1
54	GR075778	R075778	Resorte - Válvula de soplador	1
55	GR075780	R075780	Arandela - Válvula Automática Resorte	1
56	GR076266	R076266	Pasador.Resorte	1
57 (58-59)	GR085611	R085611	Tapón de Aceite, Completo	1
58	GR091176	R091176	Empaquetadura - Tapón de aceite	1
59	-	-	Tapón de aceite	1
60	GR042161	R042161	Buje - Cilindro	1
61	GR086733	R086733	Tuerca Cabeza - Rotación del mandril	1
62	GR093891 *	R093891 *	Arrojar 7/8" X 4¼” (22 X 108 mm)	1
63	GR041324 *	R041324 *	Manguito - Portabrocas 7/8" X 4¼” (22 X 108 mm)	1
64	GR085756	R085756	Tuerca - Perno pasante	2
65	GR041323	R041323	Trompa 7/8" & 1" X 4¼” (22 & 25 X 108 mm)	1
66	GR093896	R093896	Tunión - Reten Asiento	2
67	GR093897	R093897	Buffer - Reten Asiento	1
68	GR093898	R093898	Reten Asiento - Zapata de cierre	1
69	GR093913 *	R093913 *	Reten Asiento 7/8"(22 mm)	1

SN	Número de pieza	Número de Pieza OEM	Descripción Español	Cantidad
1	GR086623	R086623	Tornillo	2
2	GR005742	R005742	Tuerca – Tope Elástico	3
3	GR075419	R075419	Agarre – Mango con revestimiento	2
4	GR086608	R086608	Soporte – Mango	1
6	GR000142	R000142	Arandela – Llave del perno de la manija	1
7	GR076173	R076173	Perno Espiral Maneral	1
8	GR076793	R076793	Tapón – Tubo de aire	1
9	GR000537	R000537	Junta – Tapón de Tubo	2
10	GR077184	R077184	Tubo Del Aire	1
11	GR075449	R075449	Rondana – Tubo de aire	1
12	GR075099	R075099	Goma – Tubo de aire	1
13	GR075802	R075802	Pasador – Émbolo de válvula	1
14	GR076372	R076372	Tapón – Válvula de agua	1
15(16-17)	GR079130	R079130	Tapón del puerto de la válvula de agua, completo	1
16	–	–	Tapón del puerto de la válvula de agua	1
17	GC079489	C079489	Anillo	1
18(19-21)	GR087948	R087948	Cabeza trasera, completa	1
19	GR098054	R098054	Buje – Válvula de Agua	1
20	–	–	Cabeza Trasera	1
21	GR137738	R137738	Buje – Tubo de soplado	1
22	GC068064	C068064	Tapón – Tubería	2
23	GR085671	R085671	Resorte – Émbolo de válvula	1
24	GR086627	R086627	Émbolo – Válvula de Mariposa	1
25	GC068799	C068799	Tapón – Tubería	1
26	GP002149	P002149	Tuerca – Hexágono	1
27	GC036717	C036717	Arandela de seguridad – Manija de válvula	1
28	GR079124	R079124	Mango – Válvula de mariposa	1
29	GH0979432	H0979432	Empaquetadura	1
30	GR086628	R086628	Válvula Automática – Acelerador	1
31	GP103521	P103521	Anillo	1
32	GR075265	R075265	Giratorio – Entrada de Aire	1
33	GR005584	R005584	Pantalla – Entrada de Aire	1
34	GR110317	R110317	Anillo	1
35	GR000530	R000530	Tuerca – Giratorio de Entrada de Aire	1
36	GR075267	R075267	Aleta	4
37	GR086654	R086654	Resorte Aleta	4
38	GR086622	R086622	Barra De Rotación	1
39	GR076194	R076194	Candado	1
40	GR098085	R098085	Buje – Guía de Válvula	1
41	GR075772	R075772	Pasador – Pasador de caja de Válvula	1
42	GR076263	R076263	Válvula Automática	1
43	GR076264	R076264	Caso – Válvula Automática	1
44	GR098084	R098084	Tapón – Regulación de Aceite	1
45	GR085625	R085625	Vástago – Regulador de aceite	1
46	GR075839	R075839	Tuerca – Barra De Rotación	1
47	GR075826	R075826	Tuerca – Barra De Rotación	1
48	GR000088	R000088	Pistón	1
49(50 -51)	GR087990	R087990	Cilindro, Completo	1
50	–	–	Cilindro	1
51	GR086611	R086611	Buje – válvula de soplador	1
52	GR086612	R086612	Válvula – Soplador	1
53	GR075777	R075777	Arandela – Válvula de soplador	1
54	GR075778	R075778	Resorte – Válvula de soplador	1
55	GR075780	R075780	Arandela – Válvula Automática Resorte	1
56	GR076266	R076266	Pasador.Resorte	1
57(58-59)	GR085611	R085611	Tapón de Aceite, Completo	1
58	GR091176	R091176	Empaquetadura – Tapón de aceite	1
59	–	–	Tapón de Aceite	1
60	GR042161	R042161	Buje – Cilindro	1
61	GR086733	R086733	Tuerca Cabeza – Rotación del mandril	1
62	GR093891 *	R093891 *	Arrojar 7/8″ X 4¼” (22 X 108 mm)	1
63	GR041324 *	R041324 *	Manguito – Portabrocas 7/8″ X 4¼” (22 X 108 mm)	1
64	GR085756	R085756	Tuerca – Perno pasante	2
65	GR041323	R041323	Trompa 7/8″ & 1″ X 4¼” (22 & 25 X 108 mm)	1
66	GR093896	R093896	Tunión – Reten Asiento	2
67	GR093897	R093897	Buffer – Reten Asiento	1
68	GR093898	R093898	Reten Asiento – Zapata de cierre	1
69	GR093913 *	R093913 *	Reten Asiento 7/8″(22 mm)	1
